风量、风速在线测量系统

一、KNNY全截面多点插入式自清灰风量测量装置

1、测量原理：全截面多点插入式自清灰风量测量装置一次元件是基于差压原理，测量装置安装在管道上，其探头插入管内，当管内有气体流动时，迎风面受气流冲击，在此处气流的动能转换成压力能，因而迎风面管内压力较高，其压力称为“全压”，背风面由于不受气流冲压，其管内的压力为风管内的静压力，其压力称为“静压”，全压和静压之差称为“差压”，其大小与管内风速（量）有关，风速（量）越大，差压越大；风速（量）越小，差压也越小，因此只有测出差压的大小，再找岀差压与风速（量）的对应关系，就能正确地计算出管内风速（量）。

2、基本形式：根据风道的截面积、形状及前后直管段的情况，有如图两种基本形式：

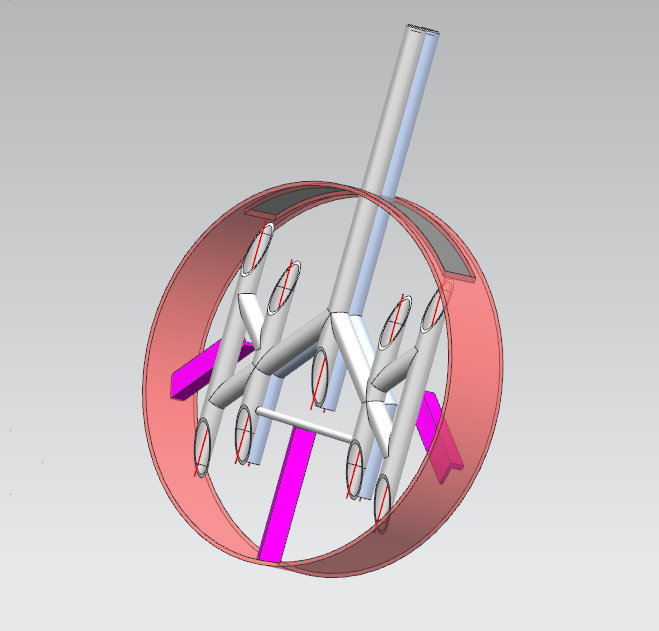

a.圆管：测量装置的中心应与管道的中心重合，如下图所示：

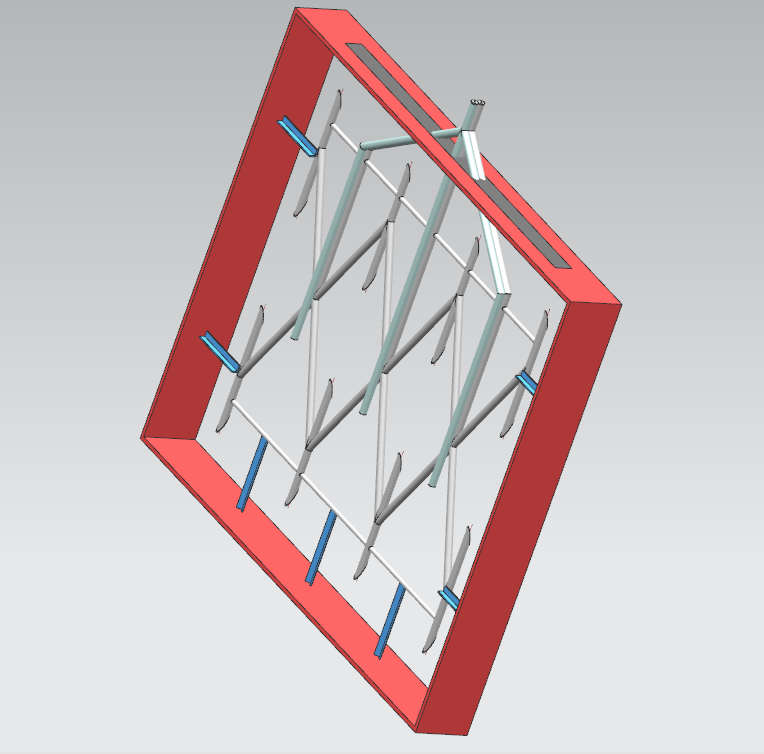

b.方管：测量装置斜剖口等截面布置在管道中，如下图所示：

3、装置特点：

♦防堵塞

  配置自清灰装置，彻底解决了含尘气流风速、风量测量装置的堵塞问题，全截面多点插入式自清灰风量装置本身具有利用流体动能进行自清灰防堵塞，绝对不需要外加任何压缩气体进行吹扫，无论气体含尘浓度多大，完全可以做到长期运行免维护。

♦性能稳定、调节线性好

  由于采用多点取压，风量测量装置性能稳定，调节线性好，精度可达±1％。

♦适应各种现场安装环境

  直管段要求很低。

♦节能

  节流损失小于10P_a。

♦免维护

  保证2个大修周期无须任何维护。

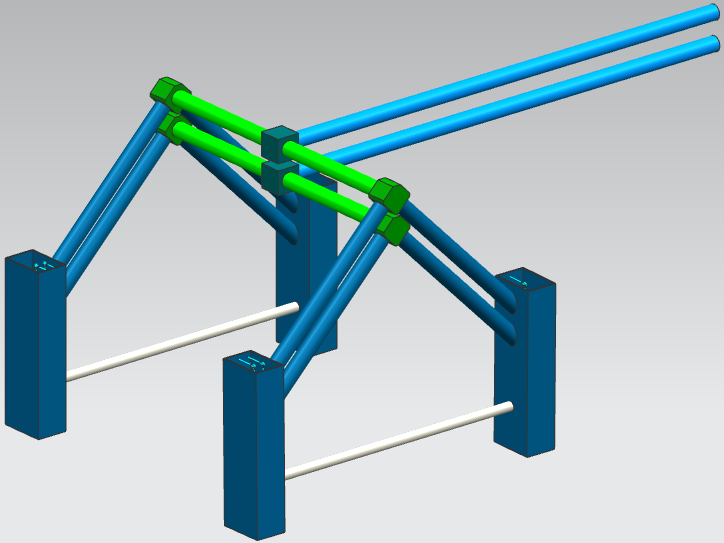

二、KNNY矩形组合式自清灰风量测量装置(适用于垂直烟道）

1、采用独特的矩形组合结构设计；

2、采用面取压，彻底解决堵灰现象；

3、免维护。

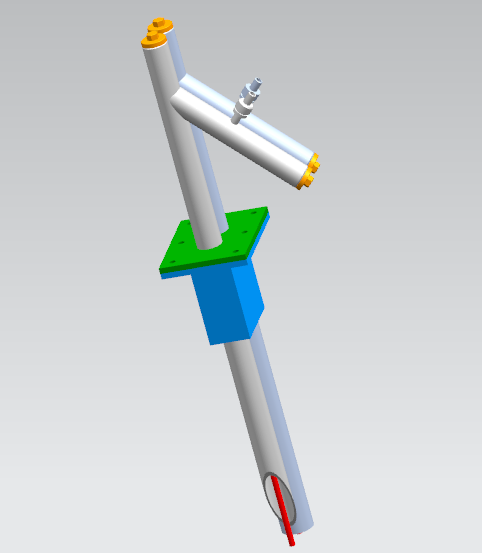

三、KNNY-S自清灰高耐磨防堵风速测量装置

测量原理：

  风速测量装置是基于差压测量原理，测量装置安装在管道上，其探头插入管内，当管内有气流流动时，迎风面受气流冲击，在此处气流的动能转换成压力能，因而迎风面管内压力较高，其压力称为“全压”，背风面由于不受气流冲压，其管内的压力为风管内的静压力，其压力称为“静压”，全压和静压之差称为差压，其大小与管内风速有关，风速越大，差压越大；风速小，差压也小，因此，只有测量出差压的大小，再找出差压与风速的对应关系，就能正确的计算出管内风速。

装置特点：

♦防堵塞

  配置自清灰装置，彻底解决了含尘气流风速测量装置的堵塞问题，风速测量装置在垂直管道内悬挂了清灰棒，当介质流动时清灰棒会做不规则的摆动，清除取压口的积灰，另外在垂直管道上连接了一根斜管，斜管和垂直管连接时设有截流孔，起到二次沉降作用。

♦耐磨

  为了解决耐磨问题，探头采用AL₂O₃耐磨陶瓷或钨钴合金高耐磨材质。

♦性能稳定、调节线性好

  测量装置性能稳定，调节线性好，精度可达+1%。

♦节能

  节流损失小于10Pa。
