脱硫、脱硝烟气流量测量系统

KNNY-L脱硫烟气流量在线测量装置

1、脱硫烟气流量测量现状

脱硫烟气装置测量的难点，主要体现在以下几个方面：

（1）烟气管道的管径大

（2）脱硫管道的前后直管短

（3）测量装置的堵塞问题

（4）测量装置的腐蚀

2、脱硫专用矩阵式测量装置的功能

（1）免维护

  彻底解决了含尘气流测量装置的信号堵塞问题，多点插入式风量测量装置本身具有利用流体动能进行自清灰防堵塞的功能，不需要外加任何压缩气体进行吹扫，无论气体含尘浓度多大，完全可以做到长期运行免维护。

（2）测量准确

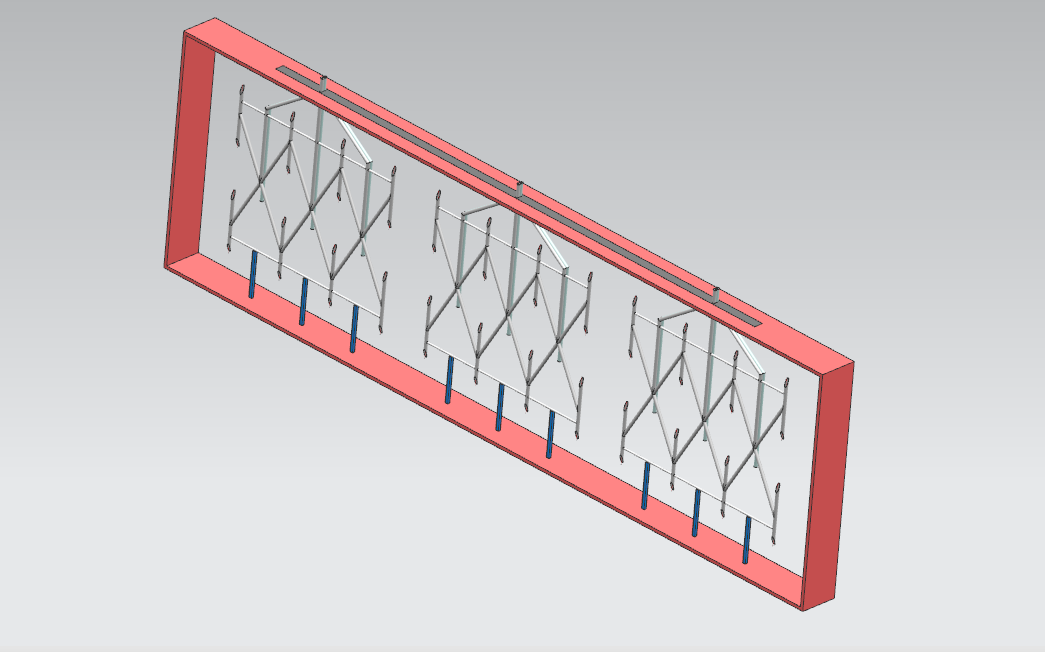

  由于脱硫管段安装条件在许多场合无法满足，而且风道截面大，流速在截面上容易分布不均匀，为了确保测量精度，可以将多个风量测量探头进行等截面多点布置，然后将各测量装置的正压与正压、负压与负压相互连接，最终引出一组信号到变送器，这样的组合风量测量装置对风道的直管段没有太多要求，一般只要求直管段长度不小于管道的当量直径即可，性能稳定，调节线性好。

（3）安装方便

  采用插入式布置，对于整个大风道来说，组合风量测量装置的挡风面积几乎可以忽略不计，因此，其对整个风道流体的压力损失几乎没有，节能效果十分显著，且安装方便。

（4）耐腐蚀

  采用高耐腐蚀特殊材质可降低设备的腐蚀，延长设备使用寿命。

KNNY-X脱硝烟气流量在线测量装置

1、脱硝烟气流量测量现状

脱硝烟气装置测量的难点，主要体现在以下几个方面：

（1）烟气管道的管径大

（2）脱硝管道的前后直管短

（3）测量装置的堵塞问题

（4）测量装置的磨损

2、脱硝专用流量测量装置的功能

（1）免维护

  彻底解决了含尘气流测量装置的信号堵塞问题，多点插入式风速、风量测量装置本身具有利用流体动能进行自清灰防堵塞的功能，不需要外加任何压缩气体进行吹扫，无论气体含尘浓度多大，完全可以做到长期运行免维护。

（2）测量准确

  由于脱硝管段安装条件在许多场合无法满足，而且风道截面大,流速在截面上容易分布不均匀,为了确保测量精度,可以将多个风量测量探头进行等截面多点布置,然后将各测量装置的正压与正压、负压与负压相互连接，最终引出一组信号到变送器，这样的组合风量测量装置对风道的直管段没有太多要求，一般只要求直管段长度不小于管道的当量直径即可，性能稳定，调节线性好。

（3）安装方便

  采用插入式布置，对于整个大风道来说,组合风量测量装置的挡风面积几乎可以忽略不计，因此其对整个风道流体的压力损失几乎没有,节能效果十分显著,且安装方便。

（4）耐磨

  外加耐磨涂层或防护板，降低设备的磨损，延长设备的使用寿命。
